一、智能工厂虚拟仿真系统Visual Components 简介
Visual Components 是全方位的数字规划工具。无论从制程规划、生产到营销都能够整合在同一个平台上作业,有助于内部的技术沟通及外部营销。此外,Visual Components 整合了物流及机器人模拟功能,帮助企业在研发前期即可进行产能确认,减少不必要的成本支出和浪费,成功提升企业竞争力。



二、VisualComponents 的功能与特点
软件集三大功能于一个平台:离散物流仿真模拟,机器人离线编程,PLC 虚拟调试。
1) 软件平台开放,操作简单
VC的技术人员模拟仿真经验超过100年。VC 在运用上平台更为开放和简单操作,不限制组件厂家品牌,不局限导入文件格式,并有开放的二次开发端口,满足各种行业的需求。
2) 软件海纳百川,兼容并蓄
VC 自带的ecat组件库(网络组件库)中,有超过2500多种的成熟组件(实时自动更新),这些组件以轻量化处理,可大大减轻用户电脑的负担,并且大部分组件都是参数化的组件,可根据布局的不同,通过参数设置可调整组件的尺寸或其他特性。
3) 软件将离散事件模拟仿真、人机协作仿真、机器人离线编程开发和虚拟调试(PLC)集于一个平台上
4) 软件仿真数据统计及分析
VC 在模拟仿真时,可实时采集仿真数据生成数据图表。在模拟仿真中,让用户了解整线的效率,产出率,寻找自动化产线瓶颈,查看各工位的实际效率,对各个设备的实际使用率了如指掌,对成本控制相当的有帮助。还可通过API,导出excel表格,做数据分析,工艺排程等使用。
5) 软件界面及操作
VC 的界面语言及帮助说明是支持中文的,这大大降低了软件的学习成本,同样的软件界面也非常的人性化,采用了市面上主流软件的UI方案,使操作更得心应手。VC 独创的PnP即插即用功能,使软件中各组件间的连接更便捷,搭建布局犹如搭建乐高积木一般,非常的实用及便捷,同样的软件的开发者还提供了两套搭建布局的解决方案(Works Library、Machine Tending),可快速进行复杂方案的搭建,这也是优于同类型的仿真软件一个强大功能。
6) 更智能化的模拟仿真
更新并重建了VC操作行为使得定义组件行为变得更容易操作。更增加了基于NVIDIA引擎支持的新的物理仿真行为,可以仿真和可视化物理重量的效果,如碰撞、重力及材料属性等。
7) 开放式体系结构
VC 的新构架是开放度和模块化更高,让定制化平台更容易。 VC 建立在.NET的技术上,为许多开发者者提供熟悉的开发界面。在所有VC 系列的产品中,同样提供Python API接口便于用户定制自己的UI界面和组件的仿真行为。
8) 软件渲染
VC 增加了新的渲染模式,它帮助用户看到更多的细节和外形并提供丰富和更身临其境的视觉享受。软件已经更新了光影模式并添加了能看清材料纹理的功能,这使得在3D世界里一切都更为真实,而输出的图片和视频都能达到专业市场水平(高清4K)。软件同样增加了一个X射线模块,这样当用户设计新的组件,配置布局和做碰撞分析时,就可以更容易地识别根本原因和问题。

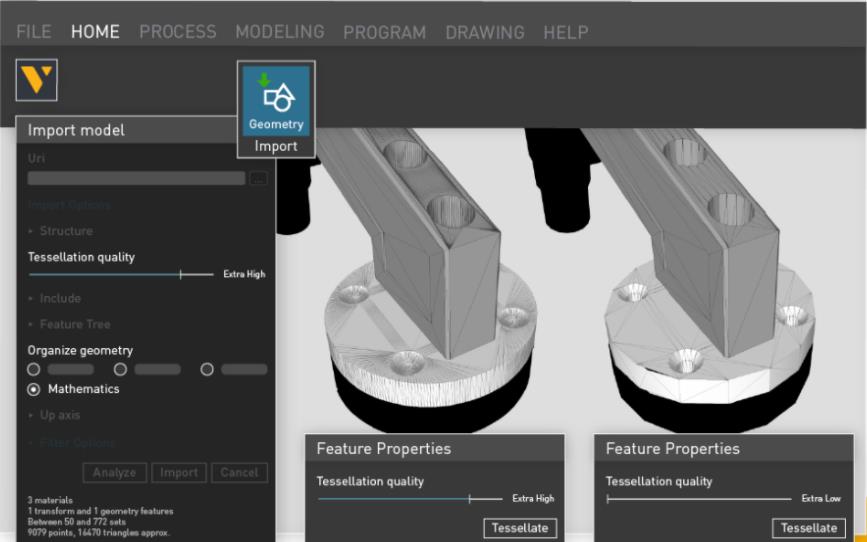

9) 软件的导入和输出
VC 为减少用户的重复工作,支持上面上绝大多数的CAD格式导入,支持的格式有Sketchup file (*.skp) ; Autocad>=2013 (*.dwg, *.dxf2, *.dgn); Packages (*.vcp); 3D Studio (*.3ds) ; DXF Format (*.dxf); ASCII Point Cloud Files (*.xyz, *.pts, *.xyzrgb); Binary Point Cloud Files (*.bxyz); Igrip/Quest/VNC geometry(*.pdb, *.*) ; RobFace r4 file (*.rf); ASCII Stereo lithography file (*.stl); VRML1 file (*.vrm, *.wrl); VRML2 file (*.vrml, *.wrl);IFC等等。这样用户可以不用在VC 中进行二次建模,只需将已有的模型导入软件中,加以编辑就可以使用,大大节省了工作时间。同样的VC 的输出也很出色,不做任何处理,直接就可作为方案交付资料,软件可输入整体或局部的2维PDF、DWG、DXF文件,可输出动态3维PDF文件,可输出最高达2016P高清的AVI、MP4视频文件,同样的4K高清的仿真图片也不在话下。
更重要的是VC 新推出的可在手机上显示的VCAX格式文件,也是众多仿真软件中唯一一个可以在手机上观看并可互动操作工厂仿真软件,更是软件的一大亮点。可以通过微信或其他软件向客户或同事分享你的方案布局,对方可随时查看,这样可以大大降低沟通上的障碍,使方案推进的更加顺利,并更具说服力。



三、VisualComponents 软件对用户最实际的帮助
1、减少工程更改成本, 预见并减少规划风险。
2、减少工艺规划时间,提高规划质量。
3、成熟的组件库可帮助用户快速的搭建方案。
4、人性化的操作界面帮助用户大大降低学习成本。
5、开放式体系结构方便有需求的用户深度制定自己需要的工具。
6、数据统计及分析功能更是对方案的成本及效率有很直观的体现。
7、进行详细的工业工程时间和成本的预先分析,计算出最佳经济方案。
8、软件导入格式的多样化,大大节省方案的搭建时间。
9、软件出色的输出形式,大大的降低沟通上的成本,对方案的推进非常有帮助。
10、虚拟投产,验证资源的交互性、生成率、PLC程序的完善性,减少物理测验和现场的调试时间,及早的发现及解决问题。
11、可以根据工厂实际情况,定制自己的工艺层次结构和资源库。
12、减少工艺设计和工业工程管理中的重复工作,提高了重用率。



四、VisualComponents 软件产品版本

1、Visual Component Essential(精华版本)
区别:简易基础版本,不支持非标模型客制化创建功能。

2、Visual Component Professional(专业版本)

区别:专业版+ Essentials中包含的所有功能,支持非标模型客制化创建等功能。
3、Visual Component Premium( 全功能版本)

区别:全功能版+ Professional 中包含的所有功能,不仅支持非标模型客制化创建功能,还支持高级机器人离线编程和虚拟调试应用程序的更多功能。



五、不同应用场景Deamo展示

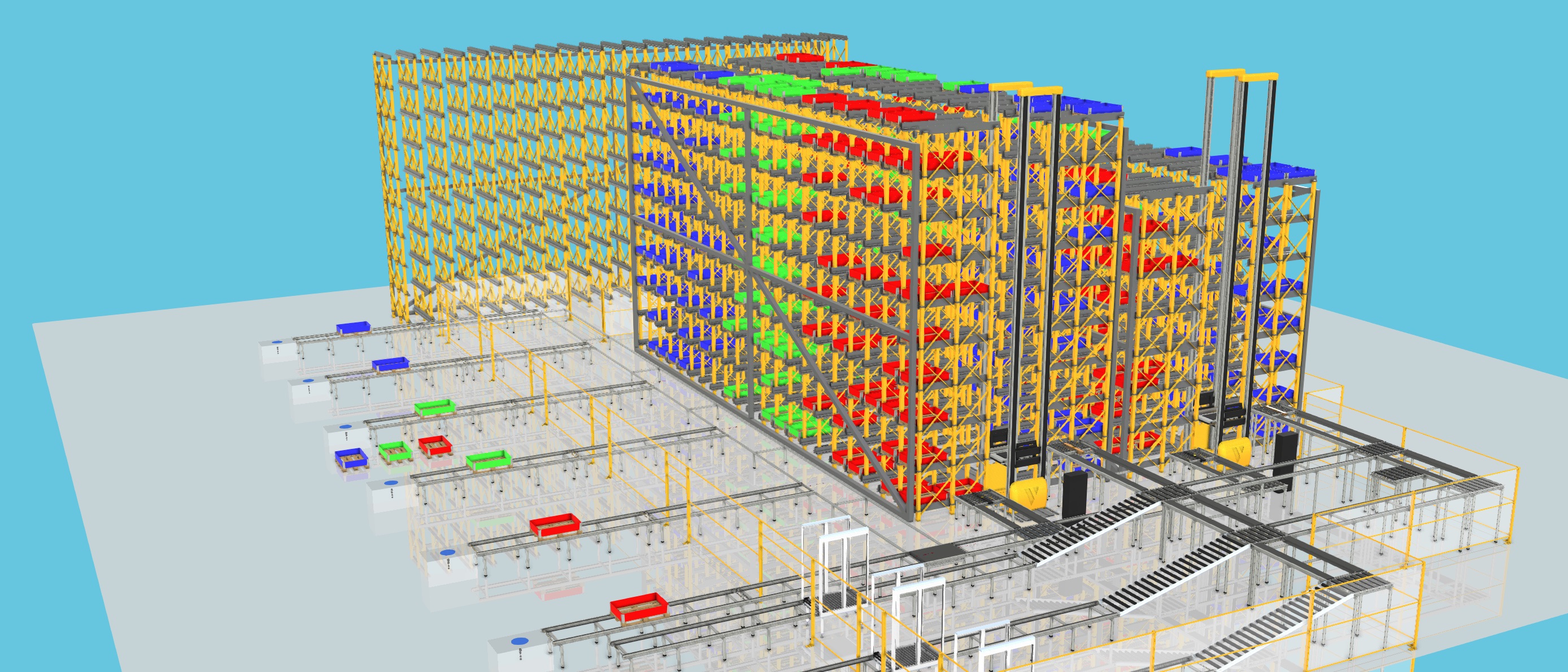

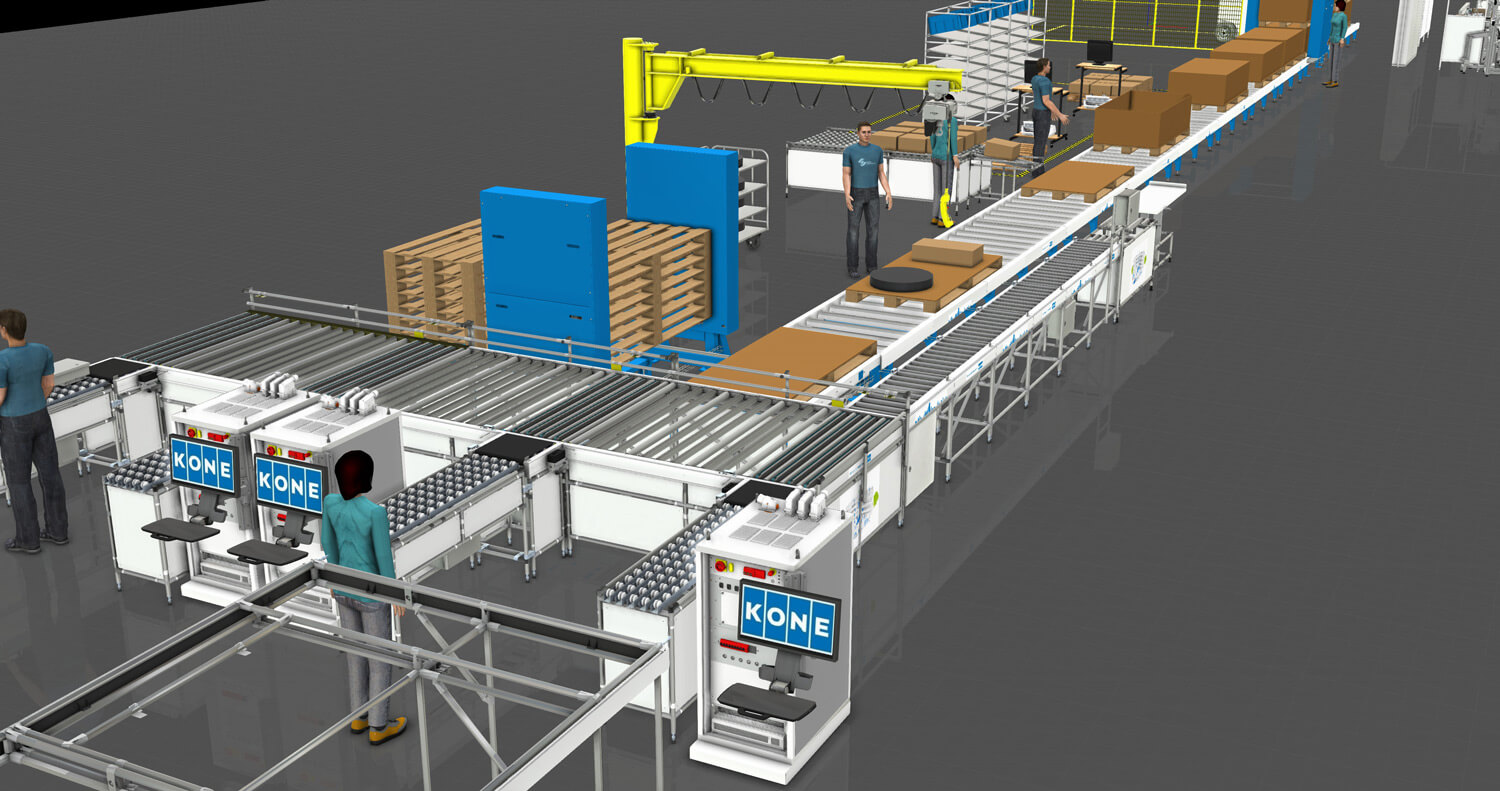

1、工厂物流仿真

软件提供免费的产业标准数据库,包括机器人设备、输送设备、自动仓储设备、物流设备如(AGV/ASRS/吊车/传送带等)等。从网络共享的各设备供应商的部件库中找到素材设计您的仿真应用,免费的部件达到上万种。辅助企业工程师快速建立整个制造系统的大物流布局规划及仿真分析。

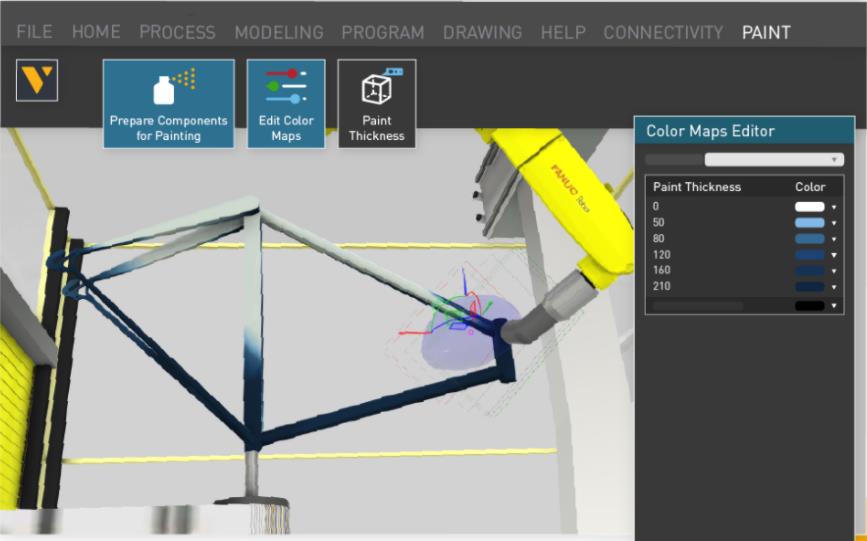

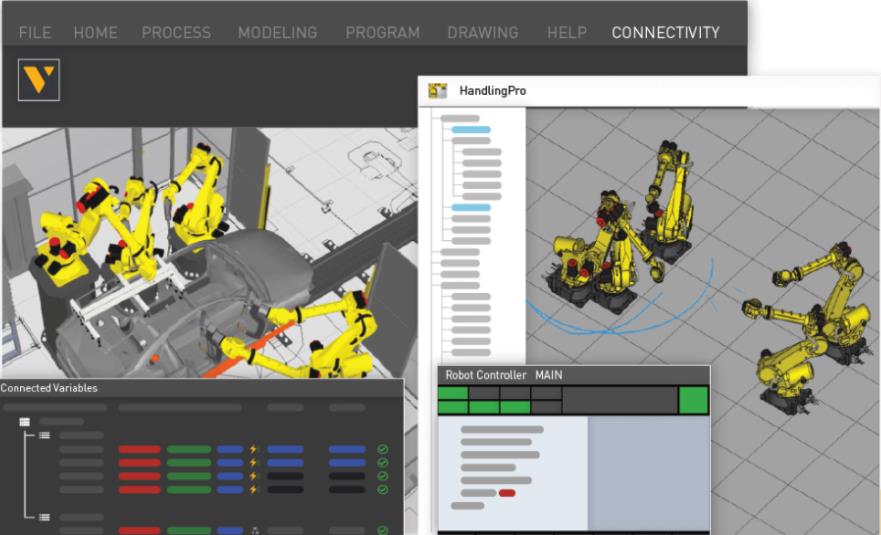

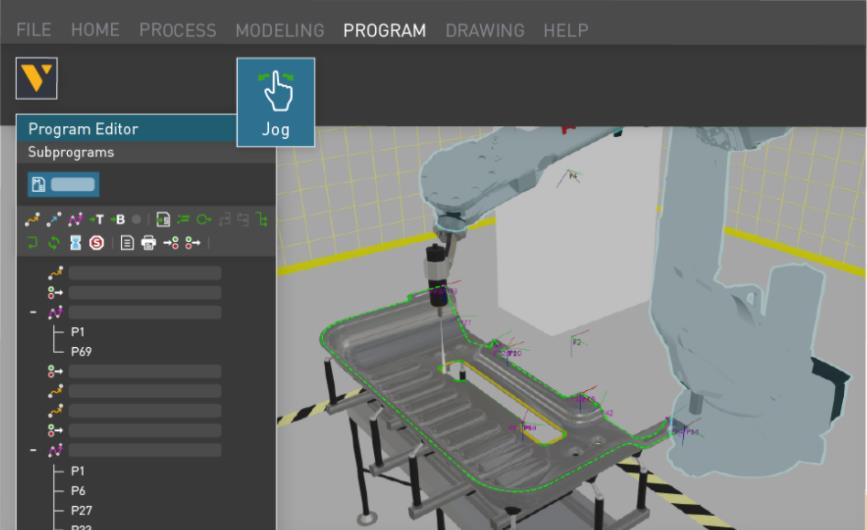

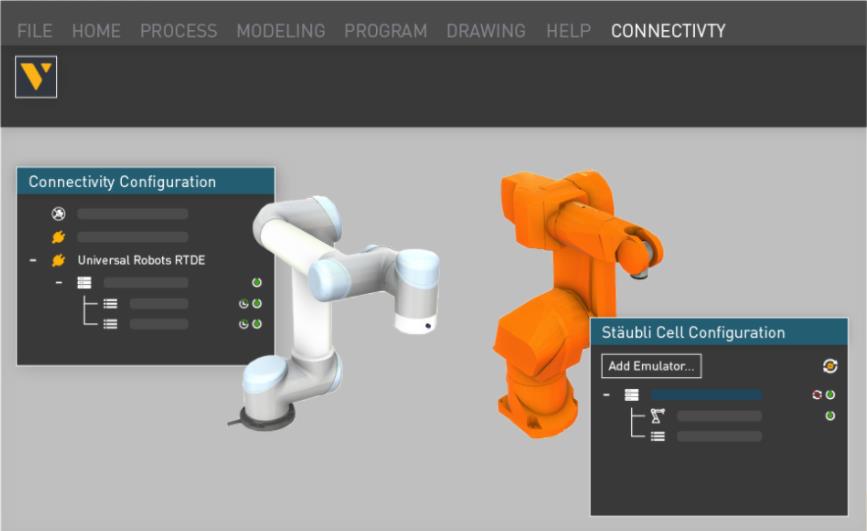

2、高级机器人离线编程与虚拟调试
系统方案提供全世界34个机器人品牌1200多组工业机器人虚拟仿真组件,并提供对应的运动仿真与效果渲染,可根据工程需求选择相对应的组件进行设计;实现指导机器人;碰撞监测;测试可达空间、后置处理(机器人离线编程)及虚拟调试。

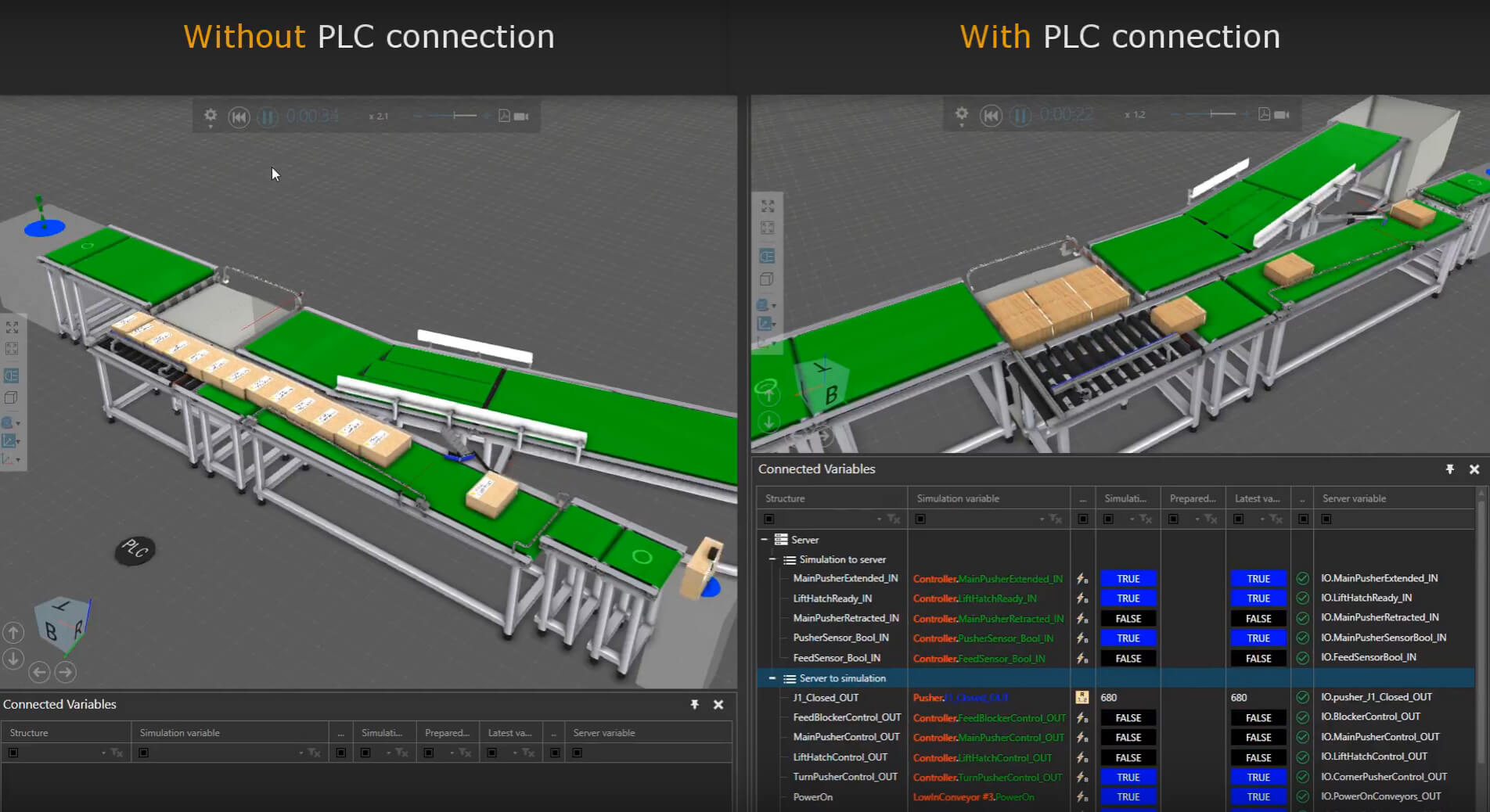

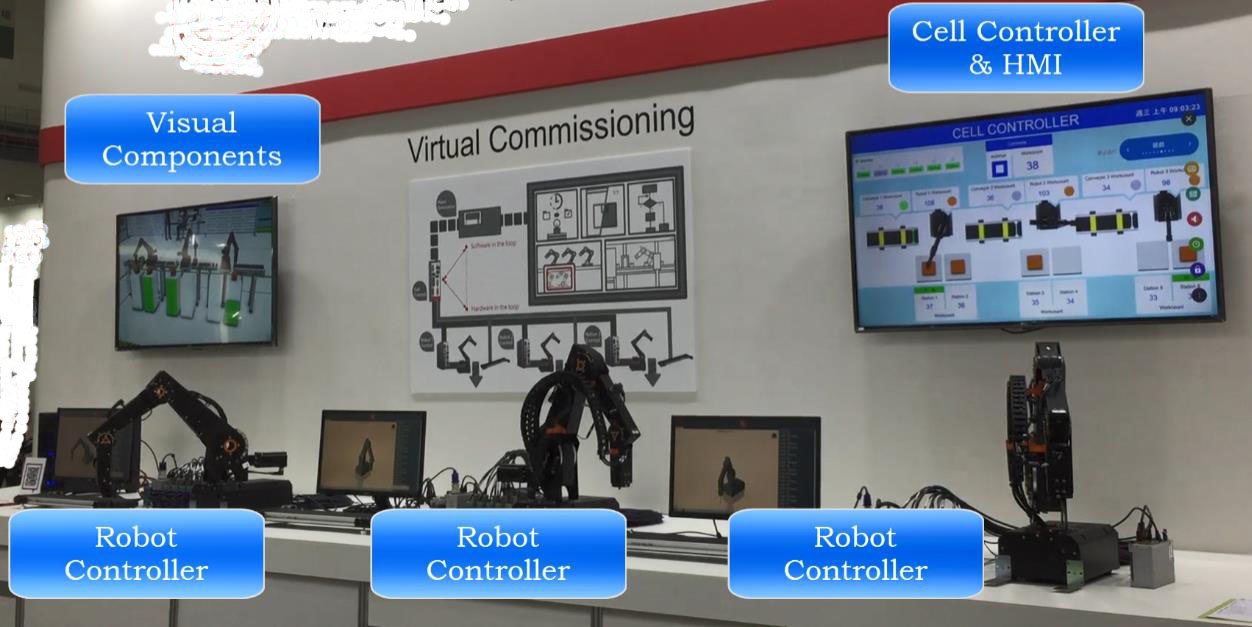

3、仿真验证,虚拟调试
在工业应用中,通常使用可编程控制器(PLC)实现机器人周边设备的自动运行。在PLC程序编写中的PLC逻辑验证问题,多数PLC逻辑验证软件只是单纯对PLC程序本身的逻辑关系进行验证。缺失PLC程序与设备综合运用时的逻辑关系验证,即PLC程序是否能正确的驱动设备完成相应的设计功能。
系统方案提供三维仿真场景的PLC验证功能,直接连接PLC程序或通过OPC服务器进行连接,即可使用PLC程序控制仿真场景进行三维虚拟验证,从而解决PLC程序功能和设计功能不匹配的问题;调用OCTOPUZ标准模型库的设备三维模型,快速搭建验证所需的三维虚拟场景,也可以直接导入CAD软件建立的三维模型,建立私有模型库进行PLC逻辑关系验证。
